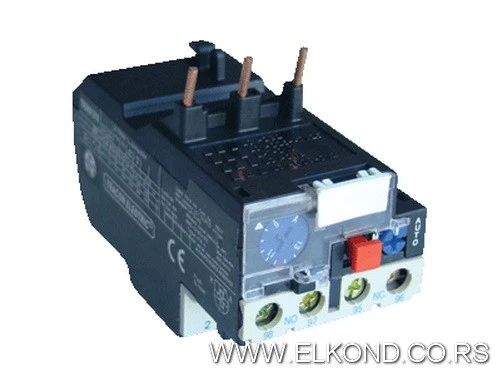

BIMETAL 2.5-4A
Na lageru: 1 kom
Sifra artikla: 3238
Cena sa PDV-om:
1290.00 RSD
Poslednje ažuriranje skladišta: 18.09.2025
Termički prekostrujni relei su savremena sredstva zaštite elektromotora ugrađenih u razne uređaje. Rad naprave je inverznog karaktera, tojest
ukoliko je veća struja u strunom krugu štićenog motora, termin okidanja odnosno vreme prekidanja napajanja je utoliko manje.
Za ulaz zaštitnih relea u vidu bakarnih čepova kružnog preseka treba priključiti za stezaljke sa oznakama: 2T1; 4T2 i 6T3.
Podešavanje termičkog relea se vrši dugmetom postavljenim ispod providnog plastičnog poklopca na čeonoj strani, koji se može plombirati po potrebi. Na istom mestu se nalazi TEST dugme za proveravanje ispravnosti relea kao i izborni organ za ručni ili automatski povratak položaja.
Izvan poklopca se nalazi STOP dugme crvene boje za isključenje relea.
Termički prekostrujni rele ima u sebi jedan mirni (NC), i jedan, od ovog nezavisni, radni kontakt (NO), a na sebi optički signal za prikaz okidanog stanja.
Za ulaz zaštitnih relea u vidu bakarnih čepova kružnog preseka treba priključiti za stezaljke sa oznakama: 2T1; 4T2 i 6T3.
Podešavanje termičkog relea se vrši dugmetom postavljenim ispod providnog plastičnog poklopca na čeonoj strani, koji se može plombirati po potrebi. Na istom mestu se nalazi TEST dugme za proveravanje ispravnosti relea kao i izborni organ za ručni ili automatski povratak položaja.
Izvan poklopca se nalazi STOP dugme crvene boje za isključenje relea.
Termički prekostrujni rele ima u sebi jedan mirni (NC), i jedan, od ovog nezavisni, radni kontakt (NO), a na sebi optički signal za prikaz okidanog stanja.
|
Tracon šifra
|
Strujna oblast podešavanja (A)
|
|
TR2HD1308
|
2.5 - 4
|
Tehnički podaci
| Stepen zaštite (po IEC 529): |
IP 20
|
| Temperatura okoline |
|
| za normalni pogon: |
-30 °C … +55 °C
|
| za lagerovanje: |
-60 °C … +70 °C
|
| Položaj montaže: |
proizvoljan
|
Električni podaci glavnog strujnog kola
|
|
TR2HK…
|
| Nazivni napon izolacije (V): |
690
|
| Nazivna izdržljivost naponskog impulsa (kV): |
6
|
| Nazivna pogonska frekvencija (Hz): |
0-400
|
| Klasa okidanja: |
10 A
|
| Oblast podešavanja (A): |
0.4 - 25
|
| Presek priključnog kabla (mm2): |
|
| za provodnike punog preseka: |
2.5 - 10
|
| za provodnike finožičnog preseka: |
1.58 - 10
|
| Gibljiv provodnik sa završnom čaurom: |
1 - 6
|
A: Automatski povratak na početno stanje u početni položaj
M: ručni povratak na početno stanje u početni položaj
Legenda
Električni podaci kontakata releja
| Nazivni napon izolacije: |
690 V
|
| Nazivna izdržljivost naponskog impulsa: |
6 kV
|
| Nazivna pogonska frekvencija: |
50…60 Hz
|
| Nazivni termički struja: |
6 A
|
| Nazivna pogonska struja: |
2 A, 230 V, 50 Hz, AC15
|
| Grupa primene: |
AC 15
|
| Priključni presek: |
1×1 – 2×2,5 mm2 bakar punog ili finožičnog preseka |
| Nazivni pogonski napon |
24 V
|
48 V
|
110 V
|
230 V
|
400 V
|
| Dozvoljena snaga sklapanja: |
100 VA
|
200 VA
|
400 VA
|
600 VA
|
600 VA
|
|
1:
|
3 fazno opterećenje, polaskom iz hladnog stanja |
|
2:
|
2 fazno opterećenje, polaskom iz hladnog stanja |
|
3:
|
3 fazno opterećenje, trajno neprekidno opterećenje (toplo stanje) |
